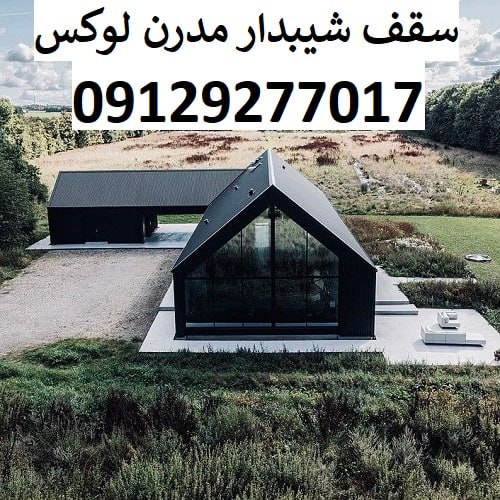

سقف شیبدار یکی از پرکاربردترین و قدیمیترین انواع سقفها در ساختمانسازی است که به دلیل ویژگیهای خاص خود، در مناطق مختلف جهان به ویژه مناطقی با بارشهای زیاد باران و برف، طرفداران زیادی دارد. همچنین سقف شیبدار به سقفی گفته میشود که سطح بیرونی آن دارای زاویه و شیب مشخصی است. و این شیب بهگونهای طراحی میشود که آب باران و برف به سرعت روی آن جریان یافته و از سازه خارج شوند.
ساختار و ویژگیهای سقف شیبدار
سقفهای شیبدار میتوانند از متریالهای مختلفی مانند سفال، آهن، آسفالت، آلومینیوم، و یا حتی سنگ ساخته شوند که بسته به شرایط اقلیمی، نوع ساختمان و سلیقه معمار انتخاب میشوند. طراحی شیب سقف ممکن است به صورت ساده (یک یا دو شیب) یا چند وجهی (مانند سقف چهارشیب یا هشت شیب) انجام شود. زاویه شیب سقف معمولاً بین 15 تا 60 درجه متغیر است که این عدد به میزان بارندگی، سرعت باد و نوع پوشش سقف بستگی دارد.
– هدایت سریع آب و برف: شیب سقف باعث تخلیه سریع آب باران و ذوب شدن برف میشود، که از بروز مشکلاتی مثل نفوذ رطوبت، پوسیدگی چوب و آسیب به لایههای زیرین جلوگیری میکند.
– افزایش عمر مفید ساختمان: با هدایت مناسب آب و محافظت در برابر نفوذ رطوبت، سقف شیبدار طول عمر سازه را افزایش میدهد.
– زیبایی ظاهری: سقفهای شیبدار باتوجهبه شکل هندسی و متریالهای متنوع، جلوههای معماری زیبایی به ساختمان میبخشند.
– عایق حرارتی بهتر: شیب سقف و فضاهای ایجاد شده در زیر آن امکان نصب عایقها و تهویه مناسب را فراهم میکند که به کاهش مصرف انرژی کمک میکند.
کاربرد سقف شیبدار
این نوع سقف بیشتر در خانههای مسکونی، ویلاها، مدارس، و فضاهایی که نیاز به محافظت بیشتر در برابر بارندگی دارند استفاده میشود. در مناطق کوهستانی و سردسیر، سقفهای شیبدار معمولاً با شیب زیاد ساخته میشوند تا از تجمع برف جلوگیری شود، در حالی که در مناطق گرمسیر و نیمهخشک زاویه شیب کمتر است.
سقفهای شیبدار نیاز به بازبینی مرتب دارند؛ بهخصوص در فصلهای بارانی و پس از بارشهای سنگین برای اطمینان از سالم بودن پوشش و عدم وجود ترک یا نفوذ آب. نصب ناودانی و سیستمهای زهکشی مناسب نیز از اجزای مهم طراحی و نگهداری سقف شیبدار است.
سقف شیبدار به خاطر مزایایی چون هدایت مؤثر آب، مقاومت در برابر شرایط جوی، زیبایی و افزایش عمر سازه، نقش مهمی در معماری و مهندسی ساختمان دارد. انتخاب صحیح زاویه شیب و متریالمناسب برای هر اقلیم، کلید موفقیت در استفاده از این نوع سقف است. به همین دلیل، سقف شیبدار یکی از گزینههای محبوب و کارآمد در طراحی ساختمانها به شمار میرود.
اثر زلزله بر سازههای سقف شیبدار
زلزله به عنوان یکی از خطرناکترین بلایای طبیعی، تأثیر قابل توجهی بر تمامی اجزای ساختمان از جمله سقفها دارد. سقفهای شیبدار به دلیل ساختار خاص خود که شامل شیب و چند وجهی بودن سطح است، واکنش ویژهای نسبت به زلزله نشان میدهند که در ادامه به تحلیل دقیق این اثرات پرداخته میشود.
ویژگیهای ساختاری سقف شیبدار در برابر زلزله
سقفهای شیبدار معمولاً سازهای غیر همگن، با وزن نسبتاً بیشتر و پیچیدگی هندسی بیشتر نسبت به سقفهای مسطح دارند. شیب و حجم زیاد سقف سبب افزایش نیروهای جانبی وارد شده به سازه در هنگام زلزله میشود. همچنین، اتصال عناصر سقف شیبدار شامل تیرها، خرپاها و پوشش سقفی، باید به دقت طراحی شود تا در برابر حرکتهای پیچشی و نوسانی مقاوم باشد.
تنشها و نیروهای وارد بر سقف شیبدار
در هنگام زلزله، سقف شیبدار علاوه بر نیروهای عمودی ناشی از وزن خود، با نیروهای افقی و لرزشی مواجه است که باعث ایجاد تنشهای برشی، خمشی و پیچشی در اعضای سازهای میشود. به ویژه در محل اتصال سقف به دیوارها، نیروهای برشی بالا میرود که میتواند موجب ترک خوردگی یا جدایش شود. لذا این اتصالها باید توانایی تحمل بارهای دینامیکی و تغییر شکلهای ناگهانی را داشته باشند.
مشکلات و آسیبهای رایج سقف شیبدار در زلزله
– جدایش اجزا: عدم اتصال مناسب بین پوشش سقف و سازه اصلی ممکن است سبب جدا شدن پوشش از اسکلت شود.
– خرابی اتصالات: پیچهای نگهدارنده، جوشها و سایر نقاط اتصال ممکن است تحت نیروهای لرزهای آسیب ببینند.
– تجمع نیرو در نقاط خاص: زاویههای شیبدار و تقاطع تیرها ممکن است نقاط ضعف و تمرکز تنش ایجاد کنند.
– ریزش مصالح سقف: در موارد شدید زلزله، وزن پوشش سقف میتواند موجب ریزش ناگهانی شود که خطر جانی را افزایش میدهد.
راهکارهای مقاومسازی سقف شیبدار در برابر زلزله
– تقویت اتصالات: استفاده از اتصالات مکانیکی قویتر و بهتر طراحی شده که قابلیت جذب انرژی و مقاومت در برابر نیروهای لرزهای را داشته باشند.
– کاهش وزن پوشش سقف: انتخاب مصالح سبکتر مانند پوششهای فلزی یا کامپوزیت به جای سفال یا سنگینترها میتواند بار دینامیکی را کاهش دهد.
– ایجاد دیافراگمهای سقفی صلب: سقف شیبدار باید طوری طراحی شود که به عنوان یک دیافراگم صلب عمل کند و نیروهای جانبی را به صورت یکنواخت به دیوارها انتقال دهد.
– توجه به توزیع نیروی لرزهای: طراحی سازه طوری باشد که از تمرکز نیرو و ایجاد نقاط ضعف جلوگیری شود.
– کنترل دقیق در مراحل ساخت و نصب: تضمین کیفیت اتصالها، استفاده از مواد باکیفیت و رعایت نکات آییننامهای.
اثر زلزله بر سازههای سقف شیبدار بسیار پیچیده و مهم است. و اگر اصول مهندسی و آییننامهای در طراحی و اجرای آن رعایت نشود، میتواند باعث خسارات جدی و حتی آسیب جانی شود. برای مقابله با این مشکلات، استفاده از روشهای مقاومسازی مناسب، انتخاب مصالح سبک و باکیفیت و طراحی اتصالات قوی و انعطافپذیر ضروری است. بنابراین، در مناطق زلزلهخیز، توجه ویژهای به طراحی سقفهای شیبدار خواهد شد تا ضمن حفظ عملکرد زیباییشناسانه، عملکرد ایمنی سازه نیز تضمین شود.
نحوه طراحی سقف شیبدار در مناطق بادخیز
طراحی سقف شیبدار در مناطق بادخیز نیازمند توجه ویژه به مسائل فنی، آییننامهای و اقلیمی است تا بتواند مقاومت کافی در برابر نیروهای دینامیکی و فشار بادهای شدید داشته باشد. بادهای شدید میتوانند باعث ایجاد نیروهای بالا برنده، افقی و حتی پیچشی بر روی سطح سقف شوند که در صورت طراحی ناصحیح، منجر به آسیبهای جدی یا تخریب کامل سقف خواهد شد.
شناخت تاثیرات باد بر سقف شیبدار
باد هنگام برخورد با ساختمان و به خصوص سقفهای شیبدار؛ فشار مثبت یا منفی ایجاد میکند. فشار مثبت در سمت مواجه با باد و فشار منفی (ایجاد مکش) در سمت مخالف باد میتواند باعث جدا شدن پوشش سقف از سازه شود. همچنین، نیروهای جانبی و پیچشی ممکن است به اتصالات، خرپاها و تیرهای سقف وارد شود. بنابراین شناخت دقیق الگوی جریان باد و فشارهای وارد آمده ضروری است.
شیب سقف در مناطق بادخیز باید به گونهای انتخاب شود که حداقل مقاومت در برابر باد را ایجاد کند. معمولاً شیب 30 درجه یا کمتر توصیه میشود زیرا شیبهای تند باعث افزایش فشار منفی و مکش باد میشوند که میتواند پوشش سقف را از جا بلند کند. شیب متوسط باعث توزیع بهتر نیروها و کاهش خطرات میشود.
انتخاب مصالح مناسب سقف شیبدار
مصالح سبک با مقاومت بالا نسبت به مصالح سنگینتر اولویت دارند. استفاده از پوششهای فلزی یا کامپوزیت که بهخوبی به سازه متصل میشوند، توصیه میشود. مصالح باید قابلیت تحمل نیروهای کششی و خمشی را داشته باشند و در برابر خوردگی و فرسایش مقاوم باشند.
تقویت اتصالات و زیرسازی
یکی از مهمترین نکات در طراحی سقف در مناطق بادخیز، توجه به اتصالات بین پوشش سقف، خرپاها و تیرها است. استفاده از پیچهای مقاوم، بستهای فلزی محکم و اتصالدهندههای انعطافپذیر که توانایی جذب انرژی باد را داشته باشد. الزامی است تا از جدا شدن یا لغزش پوشش جلوگیری شود.
توزیع یکنواخت نیروها
سقف باید به گونهای طراحی شود که نیروهای باد به صورت یکنواخت به تمامی عناصر سازهای منتقل شوند. و از تمرکز تنش در نقاط خاص جلوگیری شود. استفاده از خرپاهای مناسب، بادبندهای قوی و تیرکهای تقویتی میتواند در توزیع نیروها نقش موثری داشته باشد.
تهویه و سیستمهای کنترلی
تهویه مناسب در زیر سقف شیبدار به کاهش فشارهای داخلی و ایجاد تعادل فشار کمک میکند. سیستمهای کنترل فشار، دریچههای تنظیم هوا و طراحی بازشوهای مناسب از آسیبهای احتمالی ناشی از اختلاف فشار داخلی و خارجی میکاهد.
در نظر گرفتن ضوابط و آییننامههای ملی و بینالمللی
طراحی سقف در مناطق بادخیز باید براساس استانداردهایی مانند مبحث نهم مقررات ملی ساختمان (ایران)، استانداردهای ASCE در ایالات متحده و یا آئیننامههای بینالمللی انجام شود. این استانداردها شامل پارامترهای باد منطقه، ضرایب اطمینان، جزئیات اجرایی و نکات ایمنی میباشند.
طراحی سقف شیبدار در مناطق بادخیز نیازمند شناخت دقیق پدیده باد و تأثیر آن بر سازه است. انتخاب شیب مناسب، مصالح سبک و مقاوم، تقویت اتصالات و توزیع بهینه نیروها از مهمترین اصول طراحی به شمار میروند. همچنین توجه به تهویه، رعایت استانداردهای معتبر و اجرای دقیق در پروژه میتواند علاوه بر افزایش ایمنی، دوام و طول عمر سقف را تضمین کند. در نهایت هدف طراحی سقف شیبدار در مناطق بادخیز، ایجاد سازهای پایدار و مقاوم در برابر پدیدههای باد شدید است که از خسارات مالی و جانی جلوگیری کند.
